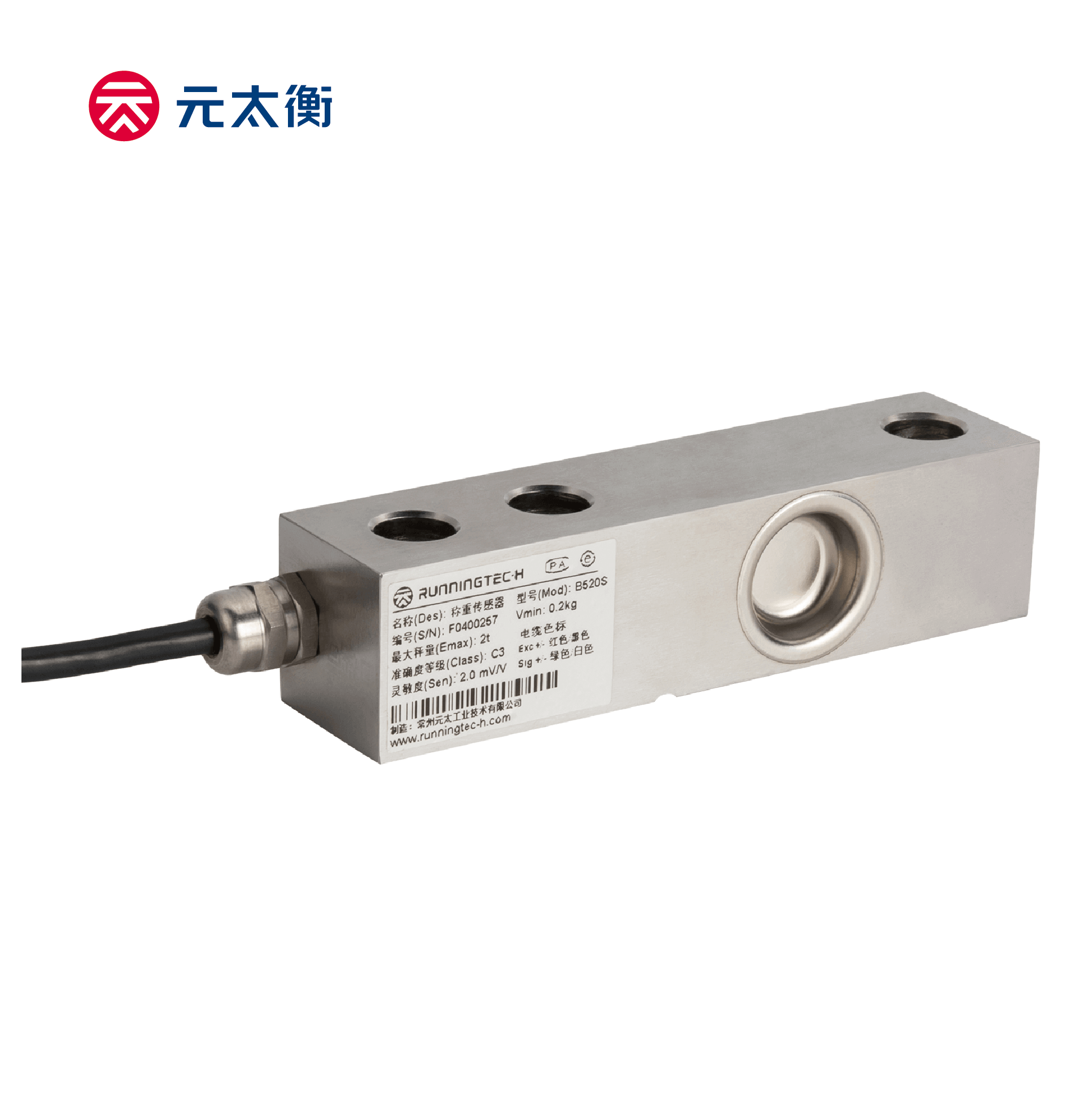

B520系列 单剪切梁传感器

B520系列 单剪切梁传感器:

产品描述:

B520系列称重传感器是一款经典设计的高精度的单悬臂梁结构的传感器,量程范围广。全合金钢材质或不锈钢,全焊接密封工艺确保了高密封性能,能够在严酷的工业环境下正常工作。 B520系列传感器通过一端两个通孔用螺栓牢固的锁紧,另一端通过可自我垂直复位的支脚受力。


主要特点:

• 材质: 合金钢, 不锈钢可选

• 量程范围: 500kg 到2t

• 认证OIML R60, NTEP HB44, CE and RoHS

• 密封等级: IP67, IP68

• 适合小地磅,医疗床称重及其他电子称重平台。

• 高精度可达到OIML R60 C5 及高可靠性。

联系我们
  • 技术参数

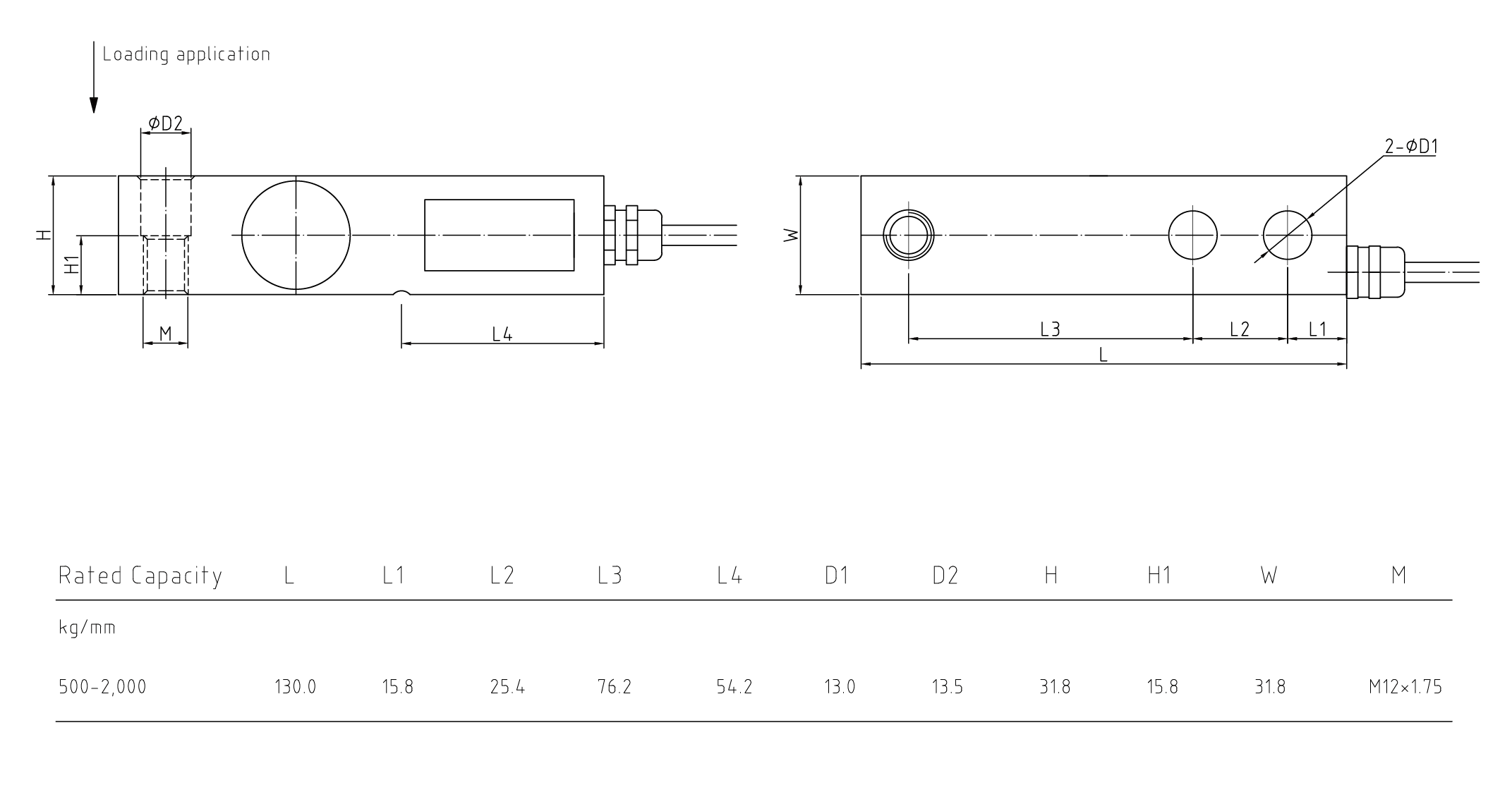

  • 尺寸图
  • 资料下载
  • 认证证书
    参数单位技术指标
    型号
    B520A/B520S
    最大秤量(Emax)t0.5;1;2
    准确度等级1)2)
    C3                  C5
    最小静载荷Ib / kg0
    灵敏度输出mV/V2.0 ± 0.002
    零点载荷输出% of Emax± 1
    重复性误差% of AL3)       < ± 0.010               <  ± 0.006
    蠕变;30 min% of AL< ± 0.017               <  ± 0.010
    最小净负荷输出恢复值 (DR);30 min% of AL< ± 0.017               <  ± 0.010
    温度影响最小净负荷输出% of Emax/℃< ± 0.0020             <  ± 0.0014
    灵敏度输出 2)% of AL/℃< ± 0.0012             <  ± 0.0007
    温度范围补偿范围℃(°F)
    -10 to +40 [+14 to +104]
    操作范围-30 to +65 [-22 to +149]
    安全存储温度-40 to +80 [-40 to +176]
    激励电压推荐范围V AC/DC
    5 ~ 15
    最大允许15
    终端阻抗输入电阻Ω
    384 ± 5
    输出电阻350 ± 3
    绝缘阻抗 @50VDC>5000
    防爆电压V AC>500
    密封型式 / IP 等级
    激光焊接 / IP68 IP69k
    载荷限制安全载荷% of Emax
    150
    极限载荷300
    材质弹性体
    合金钢镀镍/不锈钢电解抛光
    电缆线
    Φ5.4; 4-wire; PVC
    电缆线长度m
    3.0
    重量;名义值kg1.0
    疲劳寿命次 @Emax>1,000,000
    最大形变量;名义值mm<0.5
    大气压力对零点的影响Vmin/kPa<1.0
    安装螺栓尺寸 / 等级N.mM12 / 10.9级以上
    推荐力矩98
    注:
    1) 该误差综合了非线性误差和滞后误差
    2) 根据OIML R60 and NIST HB44,考虑了综合误差与灵敏度温度影响后的总的影响量
    3) AL = 施加载荷
