产品描述：

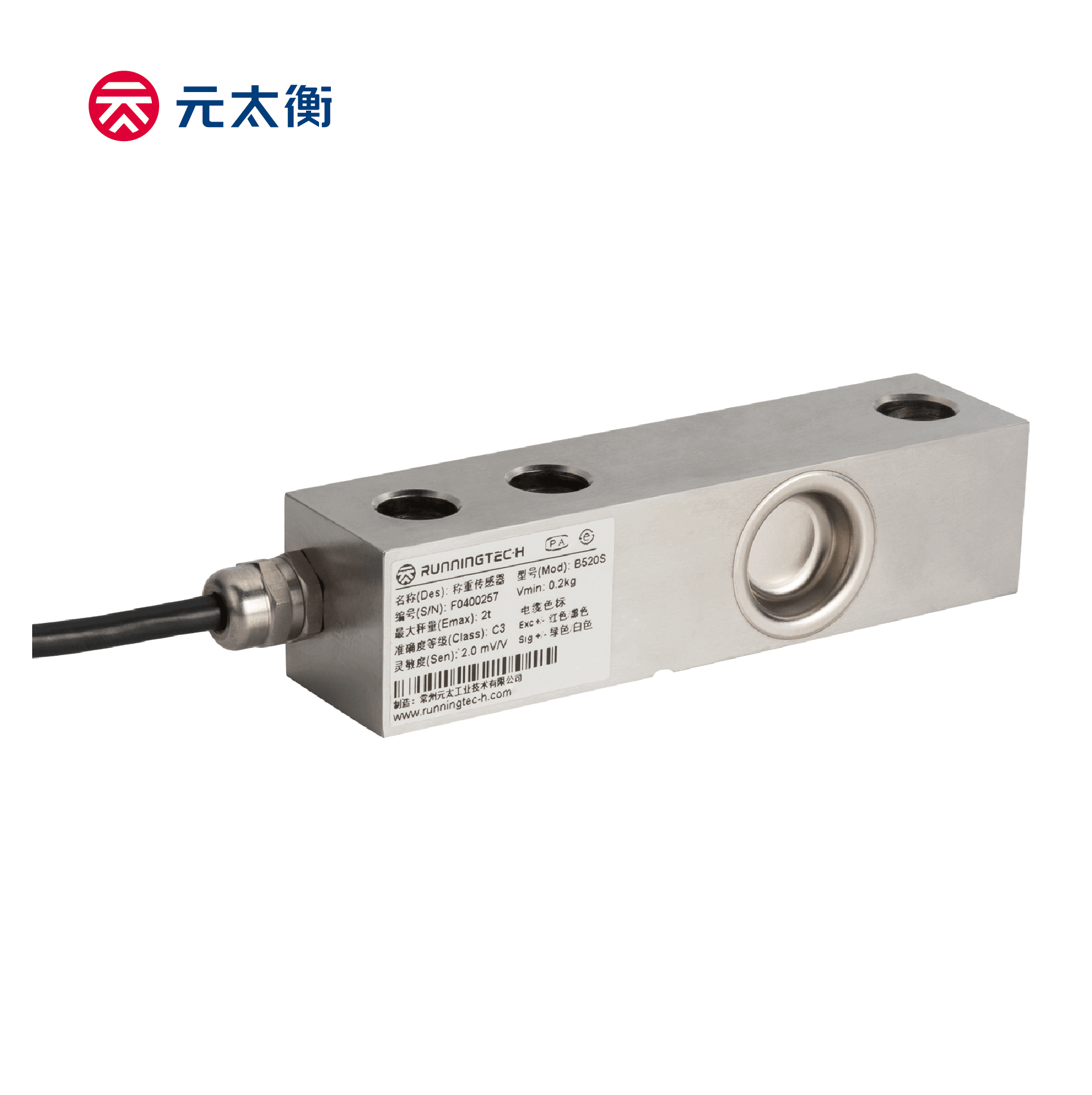

B510系列称重传感器是一款经典设计的高精度的单悬臂梁结构的传感器，量程范围广。全合金钢材质或不锈钢，全焊接密封工艺确保了高密封性能，能够在严酷的工业环境下正常工作。 B510系列传感器通过一端两个通孔用螺栓牢固的锁紧，另一端通过可自我垂直复位的支脚受力。
主要特点：
• 材质：合金钢，不锈钢可选
• 量程范围：100kg到10t
• 认证OIML R60, NTEP HB44, CE and RoHS
• 密封等级：IP67, IP68
• 适合小地磅，医疗床称重及其他电子称重平台。
• 高精度可达到OIML R60 C5 及高可靠性。
| 参数 | 单位 | 技术指标 | |||
| 型号 | B510A/B510S | ||||
| 额定容量 (Emax) | Ib / KIb | 100; 250; 500 / 1; 2.5; 4; 5SE4) ; 5; 10; 15; 20 | |||
| kg / t | 50; 100; 250 / 0.5; 1; 2; 3; 5; 7.5; 10 | ||||
| 准确度等级1)2) | C3 C5 | ||||
| 最小静载荷 | Ib / kg | 0 | |||
| 灵敏度输出 | mV/V | 3.0 ± 0.003 | |||
| 零点载荷输出 | % of Emax | ± 1 | |||
| 重复性误差 | % of AL3) | ＜ ± 0.010 < ± 0.006 | |||
| 蠕变；30 min | % of AL | ＜ ± 0.017 < ± 0.010 | |||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 < ± 0.010 | |||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0020 < ± 0.0014 | ||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 < ± 0.0007 | |||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | ||
| 操作范围 | -30 to +65 [-22 to +149] | ||||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | ||
| 最大允许 | 15 | ||||
| 终端阻抗 | 输入电阻 | Ω | 384 ± 5 | ||
| 输出电阻 | 350 ± 3 | ||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |||
| 防爆电压 | V AC | ＞500 | |||
| 密封型式 / IP 等级 | Cap. ≤250kg/500lb: 硅胶密封 / IP66 | ||||
| Cap. ≥500kg/1Klb: 激光焊接 / IP68 IP69k | |||||
| 载荷限制 | 安全载荷 | % of Emax | 140 | ||
| 极限载荷 | 200 | ||||
| 材质 | 弹性体 | 合金钢镀镍 | |||
| 电缆线 | Φ5.4; 4-wire; PVC | ||||
| 电缆线长度 | m | Cap. ≤2000kg/5000lb SE: 3.0 | |||
| Cap. ≥3000kg/5000lb: 5.0 | |||||
| 重量；名义值 | kg | ≤2t/5KIb SE | 3t/5KIb~5t/10Klb | ≥7.5t/15KIb | |
| 1.0 | 1.8 | 4.0 | |||
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | |||
| 最大形变量；名义值 | mm | ＜1.0 | |||
| 大气压力对零点的影响 | Vmin/kPa | ＜1.0 | |||
| 安装螺栓 | 尺寸 / 等级 | N.m(ft-Ib) | M12 (1/2-20UNF) | M18 (3/4-16UNF) | M24 (1-14UNS) |
| 推荐力矩 | 98(70) | 275(200) | 700(500) | ||
| 注： | |||||
| 1) 该误差综合了非线性误差和滞后误差 | |||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||||
| 3) AL = 施加载荷 | |||||
