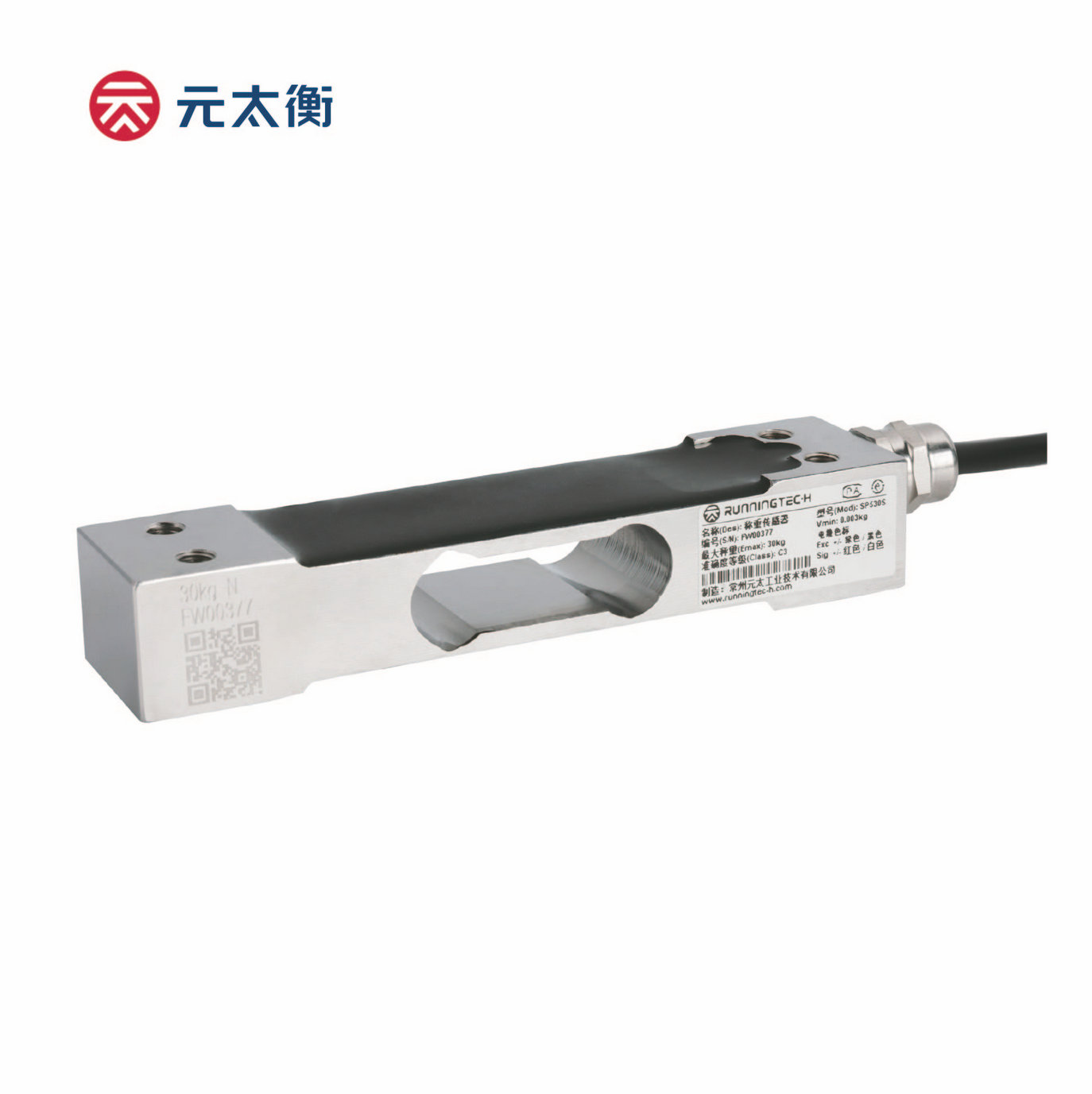

SP530S 单点式传感器

SP530S 单点式传感器:

产品描述:

SP530S 是一款设计经典标准不锈钢单点式传感器,具有体积小,小量程特点,是很多称重设备经常用到的理想传感器,采用特殊黑色胶水一体化密封工艺确保产品应用的可靠性和长久性。 工业级标准外形尺寸和安装尺寸适用于称重设备新制造商或现存设备里在维护维修的过程中传感器的理想替代品。


主要特点:

• 材质: 不锈钢

• 量程范围: 10kg 到50kg

• 认证OIML R60, NTEP HB44, CPA, CE and RoHS

• 密封等级: IP67

• 采用特殊黑色胶水密封,且应变计采用带有纳米级胶水的特殊涂层,加强防护

• 适合平台秤,包装秤,分选设备,袋式灌装设备,瓶式罐装设备以及过程称重应用等

• 最大秤台尺寸: 300*350mm

联系我们
  • 技术参数

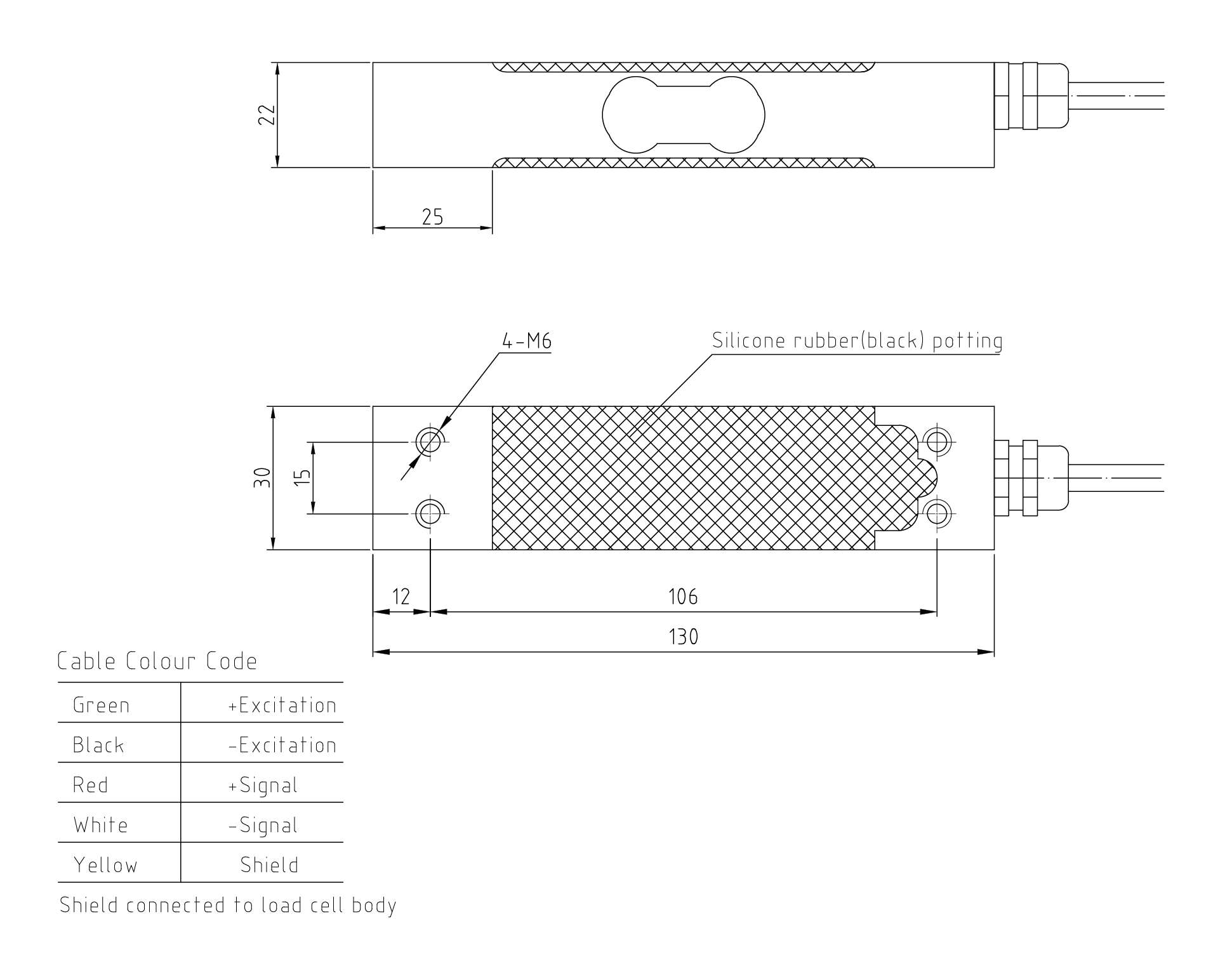

  • 尺寸图
  • 资料下载
  • 认证证书
    参数单位技术指标
    型号
    SP530S
    最大秤量(Emax)kg10 / 30 / 50
    准确度等级
    C3                  C6
    最小静载荷kg0
    灵敏度输出mV/V2.0 ± 0.2
    零点载荷输出% of Emax< ± 2
    重复性误差% of AL 3) < ± 0.010             < ± 0.005
    蠕变;30 min% of AL< ± 0.017             < ± 0.0083
    最小净负荷输出恢复值 (DR);30 min% of AL< ± 0.017             < ± 0.0083
    温度影响最小净负荷输出% of Emax/℃< ± 0.0020             < ± 0.0014
    灵敏度输出 2)% of AL/℃< ± 0.0012             < ± 0.0006
    温度范围补偿范围℃(°F)
    -10 to +40 [+14 to +104]
    操作范围-40 to +65 [+40 to +149]
    安全存储温度-30 to +80 [-40 to +176]
    激励电压推荐范围V AC/DC
    5 ~ 15
    最大允许15
    终端阻抗输入电阻Ω
    384 ± 5
    输出电阻350 ± 3
    绝缘阻抗 @50VDC>5000
    防爆电压V AC>500
    密封形式 / IP 等级
    表层黑色硅胶密封(应变片特殊涂层) / IP67
    载荷限制安全载荷% of Emax
    150
    极限载荷300
    材质弹性体
    不锈钢电解抛光
    防水接头
    不锈钢电解抛光
    电缆线
    Φ5.6; 4-wire; PVC
    电缆线长度m3.0
    最大秤盘尺寸mm300*350
    偏心负载误差(OIML R76)% of AL/cm< ± 0.0036
    疲劳寿命cycles @Emax>1,000,000
    最大形变量;名义值mm<0.5
    重量;名义值kg0.6
    大气压力对零点的影响Vmin/kPa<1.0
    安装螺栓尺寸 / 等级
    M6 / 8.8级以上
    推荐力矩N.m15.0
    注:
    1) 该误差综合了非线性误差和滞后误差
    2) 根据OIML R60 and NIST HB44,考虑了综合误差与灵敏度温度影响后的总的影响量
    3) AL = 施加载荷
