产品描述：

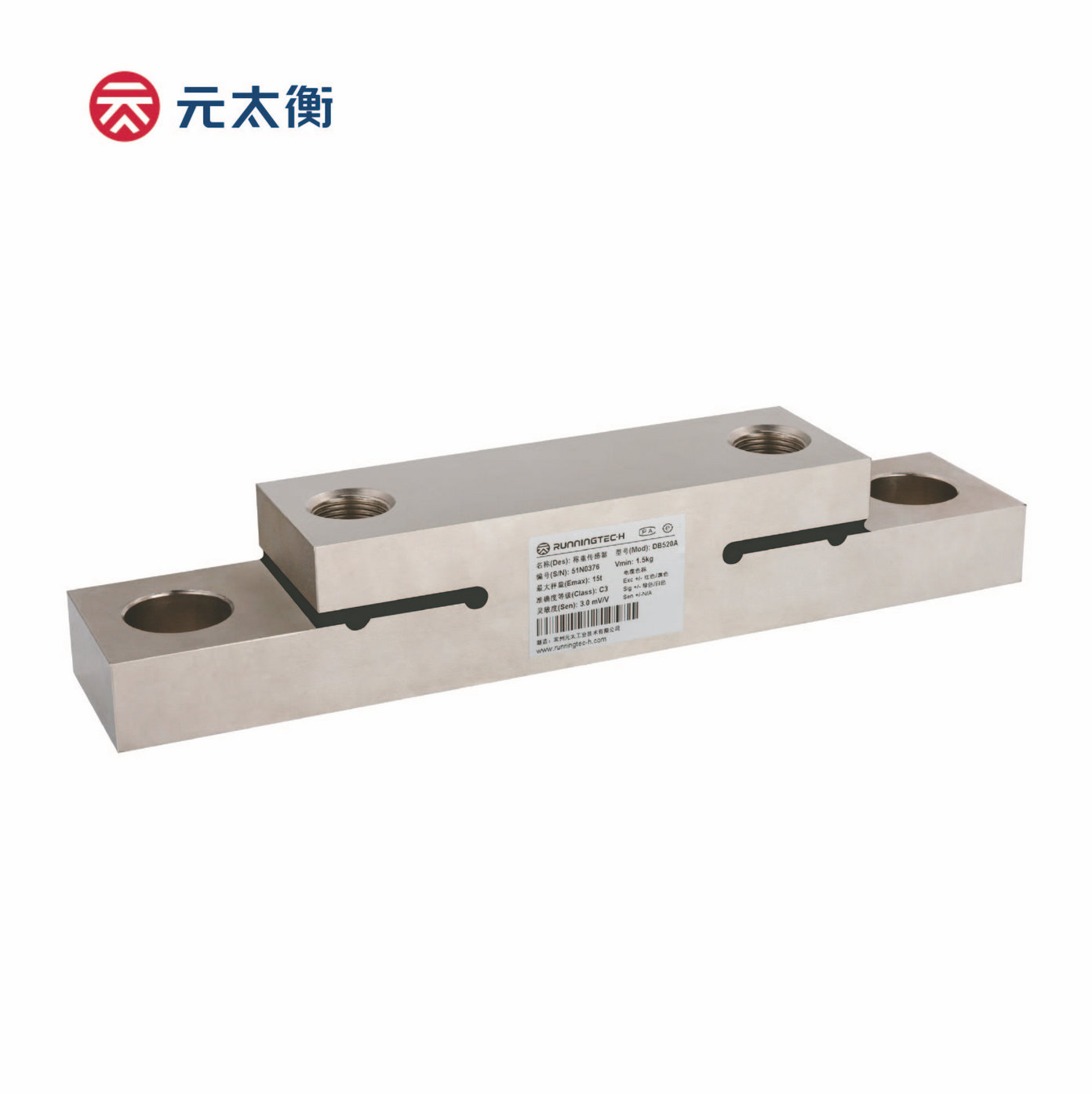

DB520A 一款比较矮的双剪切梁传感器，特别设计给各种工业车辆和农用拖车称重系统， 一些重型卡车防过载安全作业。DB520A 具有低矮设计特点，可以安装在各类车载系统上。一般情况下，此类传感器安装在车辆地盘和上车架之间，高度越小，越安全。
主要特点：
• 材质：合金钢
• 量程范围：15t
• 密封等级：IP68
• 适合车载称重系统及其他电子称重设备
• 高精度，高可靠性
| 参数 | 单位 | 技术指标 | |
| 型号 | DB520A | ||
| 最大秤量 (Emax) | t | 15 | |
| 准确度等级1)2) | 0.1% | ||
| 最小静载荷 | kg | 0 | |
| 灵敏度输出 | mV/V | 1.125 ± 0.005 | |
| 零点载荷输出 | % of Emax | ± 1 | |
| 重复性误差 | % of AL 3) | ＜ ± 0.02 | |
| 蠕变；30 min | % of AL | ＜ ± 0.020 | |
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.020 | |
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.002 |
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.002 | |
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] |
| 操作范围 | -40 to +65 [-40 to +149] | ||
| 安全存储温度 | -40 to +80 [-40 to +176] | ||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 |
| 最大允许 | 15 | ||
| 终端阻抗 | 输入电阻 | Ω | 384 ± 10 |
| 输出电阻 | 350 ± 3 | ||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | |
| 防爆电压 | V AC | ＞500 | |
| 密封型式 / IP 等级 | 激光焊接 / IP68 | ||
| 载荷限制 | 安全载荷 | % of Emax | 200 |
| 极限载荷 | 300 | ||
| 材质 | 弹性体 | 合金钢镀镍 | |
| 电缆线 | Φ6; 4-wire; PVC | ||
| 电缆线长度 | m | 10.0 | |
| 重量；名义值 | kg | 7.0 | |
| 疲劳寿命 | 次 @Emax | ＞1,000,000 | |
| 最大形变量；名义值 | mm | ＜0.5 | |
| 大气压力对零点的影响 | Vmin/kPa | <1.0 | |
| 注： | |||
| 1) 该误差综合了非线性误差和滞后误差 | |||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | |||
| 3) AL = 施加载荷 | |||
