产品描述：

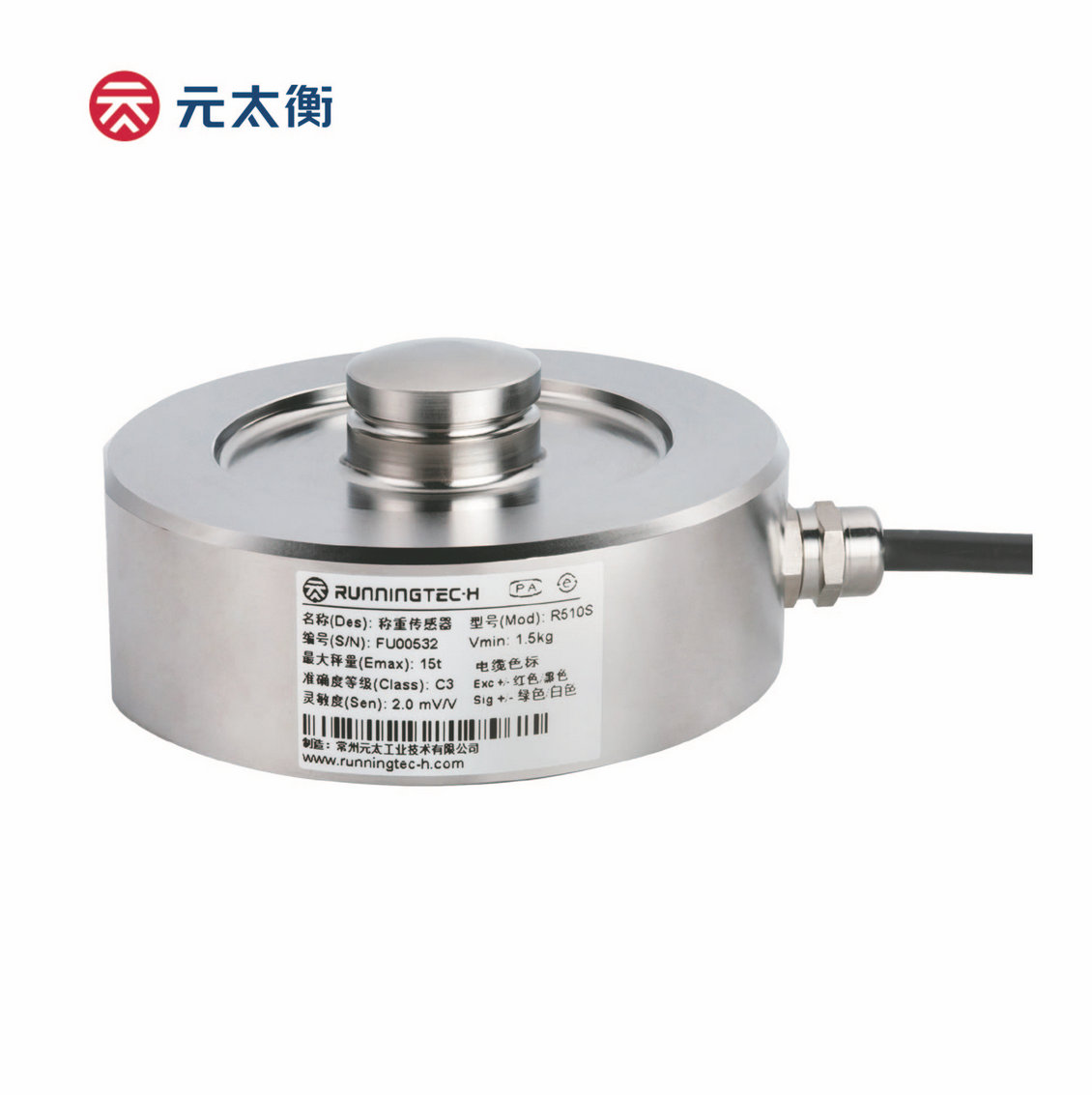

R510S 传感器是低矮压缩式传感器，小巧紧凑精度高。广泛适用食品加工和化工行业。电解抛光表面能够使表面清洗容易，是就地清洗和消毒称重场合的理想传感器。全不锈钢材质，全激光焊接密封。同时，它设计具有中间带弧度顶点的顶杆，能够垂直方向受力，使得测力更精确。
主要特点：
• 材质：不锈钢
• 量程范围：1t 到100t
• 认证OIML R60, NTEP HB44, CPA, CE and RoHS
• 密封等级：IP68, IP69K
• 适合各类过程称重的料罐秤
• 高精度可达到OIML R60 C5 及高可靠性
| 参数 | 单位 | 技术指标 | ||||
| 型号 | R510S | |||||
| 最大秤量 (Emax) | t | 1 / 2.5 / 5 / 10 / 15 / 20 / 30 / 50 / 100 | ||||
| 准确度等级1)2) | C3 C5 | |||||
| 最小静载荷 | kg | 0 | ||||
| 灵敏度输出 | mV/V | 2.0 ± 0.004 | ||||
| 零点载荷输出 | % of Emax | ± 1 | ||||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.006 | ||||
| 蠕变；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.010 | ||||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.010 | ||||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0018 ＜ ± 0.0014 | |||
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 ＜ ± 0.007 | ||||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | |||
| 操作范围 | -30 to +65 [-22 to +149] | |||||
| 安全存储温度 | -40 to +80 [-40 to +176] | |||||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | |||
| 最大允许 | 15 | |||||
| 终端阻抗 | 输入电阻 | Ω | 766 ± 10 | |||
| 输出电阻 | 700 ± 3 | |||||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | ||||
| 防爆电压 | V AC | ＞500 | ||||
| 密封型式 / IP 等级 | 激光焊接 / IP68 IP69k | |||||
| 载荷限制 | 安全载荷 | % of Emax | 150 | |||
| 极限载荷 | 300 | |||||
| 材质 | 弹性体 | 不锈钢电解抛光 | ||||
| 应变片 | 常规PEEK | |||||
| 电缆线 | Φ6; 4-wire; PVC | |||||
| 电缆线长度 | m | 1~10t | 15-100t | |||
| 6.0 | 12.0 | |||||
| 重量；名义值 | kg | 1~10t | 15-20t | 30t | 50-100t | |
| 1.5 | 2.0 | 3.5 | 7.0 | |||
| 疲劳寿命 | cycles @Emax | ＞1,000,000 | ||||
| 最大形变量；名义值 | mm | ＜0.5 | ||||
| 大气压力对零点的影响 | Vmin/kPa | <1.0 | ||||
| 注： | ||||||
| 1) 该误差综合了非线性误差和滞后误差 | ||||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | ||||||
| 3) AL = 施加载荷 | ||||||
