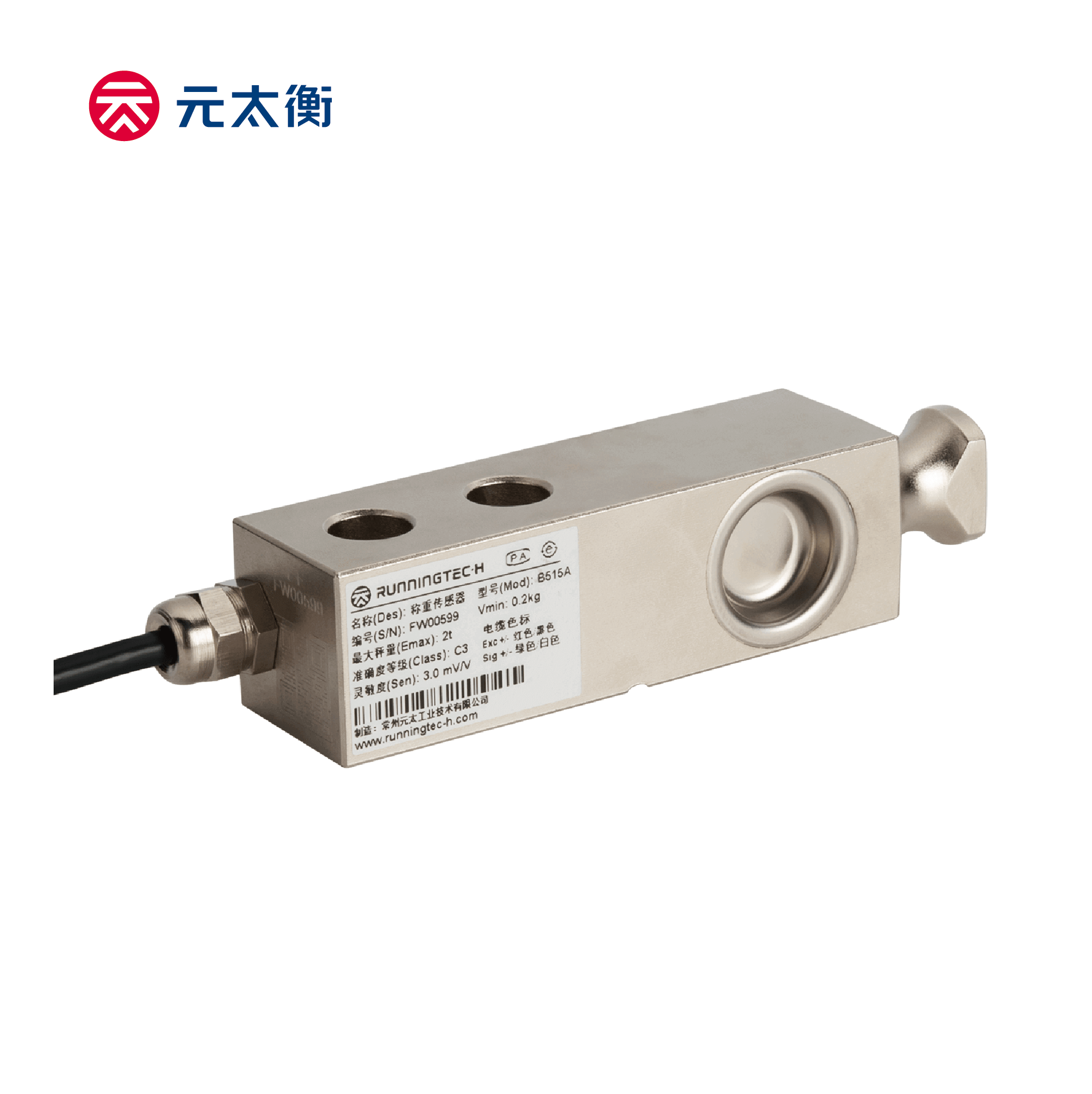

B515系列单剪切梁传感器：

产品描述：

B515 系列产品是一款经典设计的高精度的单悬臂梁结构的传感器，量程范围广。全合金钢材质，全焊接密封工艺确保了高密封性能，能够在严酷的工业环境下正常工作。 B515系列传感器通过一端两个通孔用螺栓牢固的锁紧，另一端通过脖颈状设计，配合相应的连接件线垂直受力。

主要特点：

• 材质: 合金钢, 不锈钢可选

• 量程范围: 0.5t 到5t

• 认证OIML R60, NTEP HB44, CE and RoHS

• 密封等级: IP67, IP68

• 适合各类料罐配料过程称重。

• 高精度可达到OIML R60 C5 及高可靠性。

参数		单位	技术指标
型号			B515A/B515S
最大秤量（Emax）		t	0.5;1;2;3;5;
准确度等级1)2)			C3 C5
最小静载荷		Ib / kg	0
灵敏度输出		mV/V	3.0 ± 0.003
零点载荷输出		% of Emax	± 1
重复性误差		% of AL3)	＜ ± 0.010 < ± 0.006
蠕变；30 min		% of AL	＜ ± 0.017 < ± 0.010
最小净负荷输出恢复值 (DR)；30 min		% of AL	＜ ± 0.017 < ± 0.010
温度影响	最小净负荷输出	% of Emax/℃	＜ ± 0.0020 < ± 0.0014
	灵敏度输出 2)	% of AL/℃	＜ ± 0.0012 < ± 0.0007
温度范围	补偿范围	℃(°F)	-10 to +40 [+14 to +104]
	操作范围		-30 to +65 [-22 to +149]
	安全存储温度		-40 to +80 [-40 to +176]
激励电压	推荐范围	V AC/DC	5 ~ 15
	最大允许		15
终端阻抗	输入电阻	Ω	384 ± 5
	输出电阻		350 ± 3
绝缘阻抗 @50VDC		MΩ	＞5000
防爆电压		V AC	＞500
密封型式 / IP 等级			激光焊接 / IP68 IP69k
载荷限制	安全载荷	% of Emax	140
	极限载荷		200
材质	弹性体		合金钢镀镍/不锈钢电解抛光
	电缆线		Φ5.4; 4-wire; PVC
电缆线长度		m	Cap. ≤2000kg: 3.0
			Cap. ≥3000kg: 5.0
重量；名义值		kg	0.5-2t	3-5t
			1.0	1.8
疲劳寿命		次 @Emax	＞1,000,000
最大形变量；名义值		mm	＜1.0
大气压力对零点的影响		Vmin/kPa	＜1.0
安装螺栓	尺寸 / 等级	N.m(ft-Ib)	M12 (1/2-20UNF)	M18 (3/4-16UNF)
	推荐力矩		98(70)	275(200)
注：
¹⁾ 该误差综合了非线性误差和滞后误差
²⁾根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量
³⁾ AL = 施加载荷
⁴⁾SE=小尺寸版本
