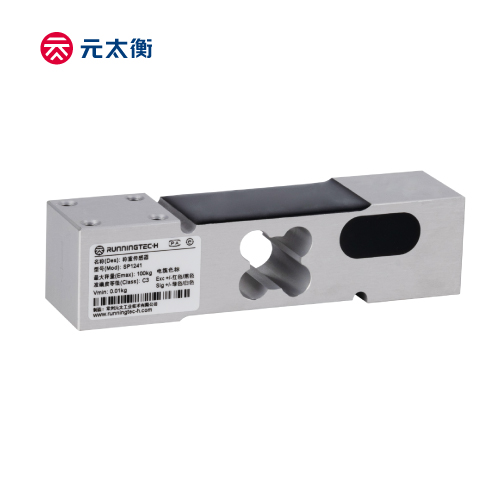

SP1241 单点传感器

SP1241 单点传感器:

产品描述:

SP1241 是一款设计经典标准铝合金单点式传感器,具有体积小,中等量程特点,是很多称重设备经常用到的理想传感器,胶封一体化密封工艺确保产品应用的可靠性和长久性。 工业级标准外形尺寸和安装尺寸适用于称重设备新制造商或现存设备里在维护维修的过程中传感器的理想替代品。

除了常见衡器设备应用,也可以作为测力测控行业。


主要特点:

• 材质: 铝合金

• 量程范围: 50kg 到250kg

• 认证OIML R60, NTEP HB44, CPA, CE and RoHS

• 密封等级: IP66

• 适合计价秤,平台秤及其他电子称重设备。

• 最大秤台尺寸: 400*500mm

联系我们
  • 技术参数

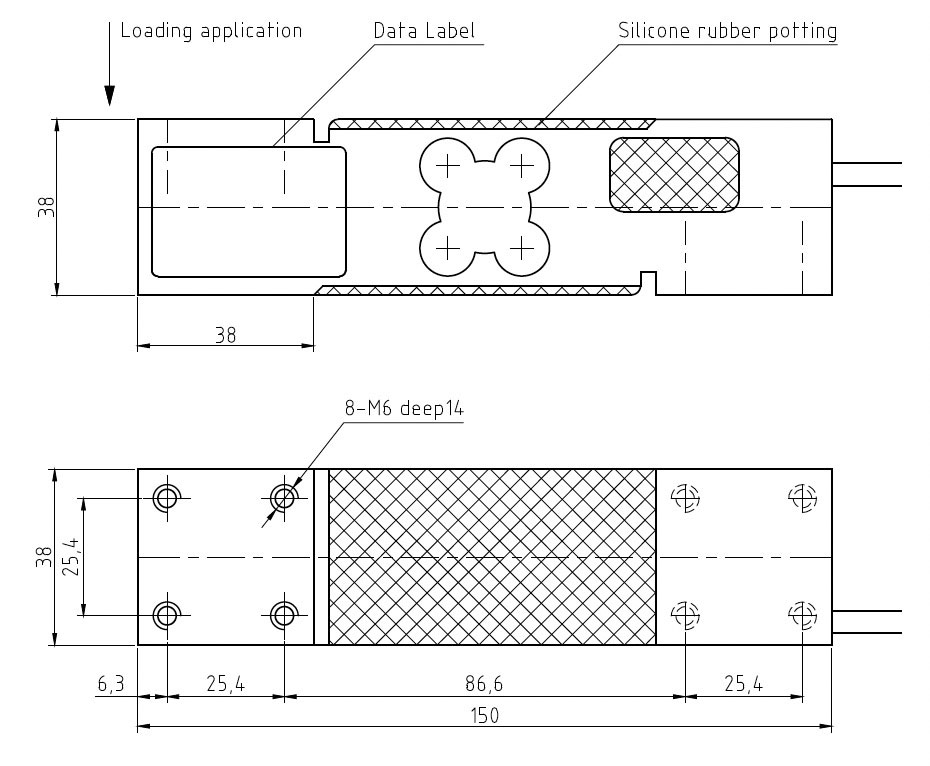

  • 尺寸图
  • 资料下载
  • 认证证书
    参数单位技术指标
    型号
    SP1241
    额定容量 (Emax)kg30 / 50 / 100 / 200 / 250 / 300
    准确度等级
    C3                       C6
    最小静载荷kg0
    灵敏度输出mV/V2.0 ± 0.2
    零点载荷输出% of Emax< ± 2
    重复性误差% of AL 3) < ± 0.010                    < ± 0.005
    蠕变;30 min% of AL< ± 0.017                    < ± 0.0083
    最小净负荷输出恢复值 (DR);30 min% of AL< ± 0.017                    < ± 0.0083
    温度影响最小净负荷输出% of Emax/℃< ± 0.0020                    < ± 0.0014
    灵敏度输出 2)% of AL/℃< ± 0.0012                    < ± 0.0006
    温度范围补偿范围℃(°F)
    -10 to +40 [+14 to +104]
    操作范围-10 to +50 [+14 to +122]
    安全存储温度-30 to +70 [-22 to +158]
    激励电压推荐范围V AC/DC
    5 ~ 15
    最大允许15
    终端阻抗输入电阻Ω
    404 ± 10
    输出电阻350 ± 3
    绝缘阻抗 @50VDC>5000
    防爆电压V AC>500
    密封型式 / IP等级
    硅胶密封 / IP66
    载荷限制安全载荷% of Emax150
    极限载荷300
    材质弹性体
    铝合金
    电缆线
    Φ5.6; 4-wire; PVC
    电缆线长度m2.0
    最大秤盘尺寸mm400*500
    偏心负载误差(OIML R76)% of AL/cm< ± 0.0025
    疲劳寿命次 @Emax>1,000,000
    最大形变量;名义值mm<0.5
    重量;名义值kg0.6
    大气压力对零点的影响Vmin/kPa<1.0
    安装螺栓尺寸 / 等级
    M6 / 8.8级以上
    推荐力矩N.m20.0
    注:
    1) 该误差综合了非线性误差和滞后误差
    2) 根据OIML R60 and NIST HB44,考虑了综合误差与灵敏度温度影响后的总的影响量
    3) AL = 施加载荷
