产品描述：

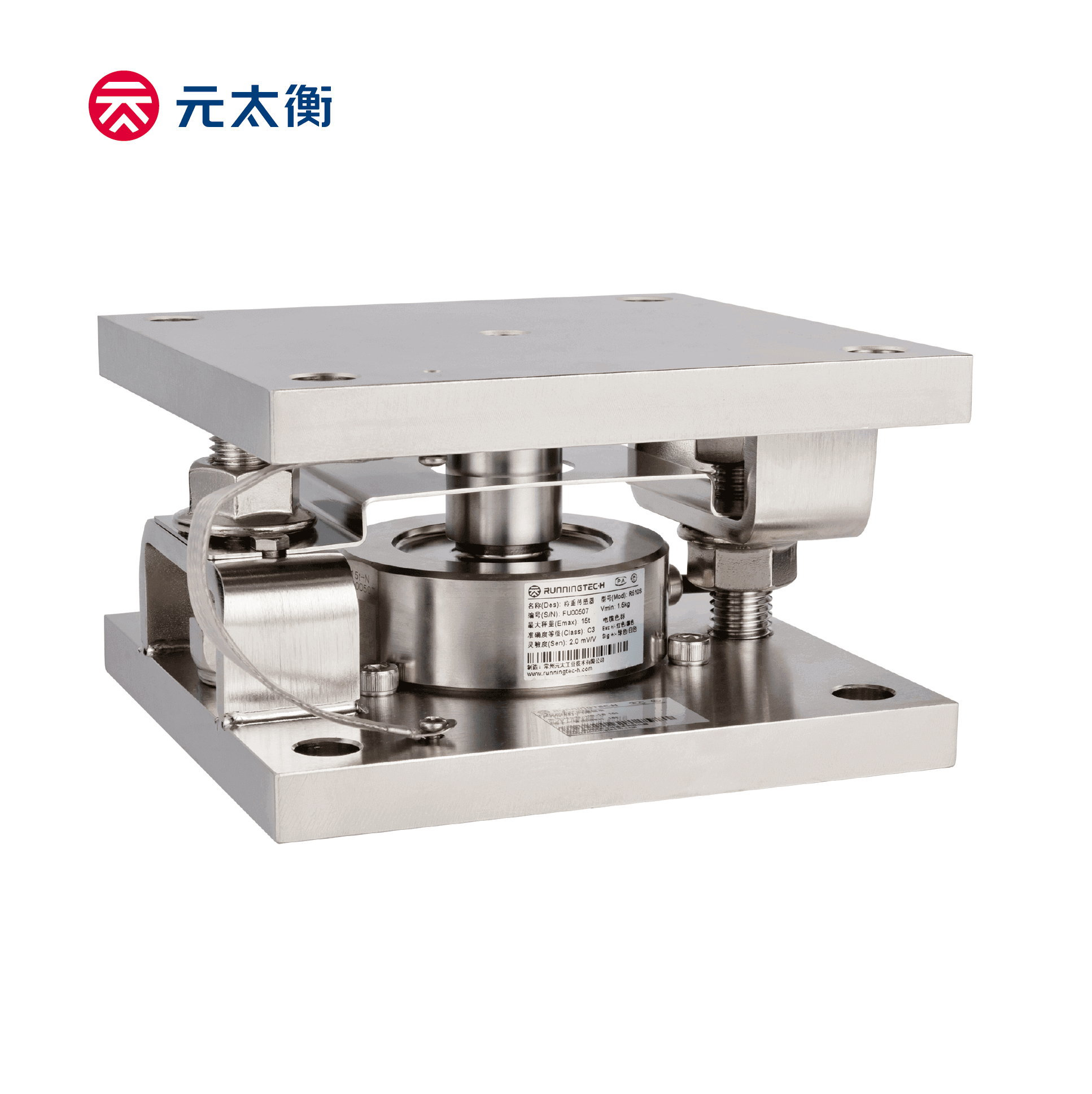

MR-1S 称重模块 主要应用于动态称重行业，如带搅拌功能的料斗秤，筒仓秤，罐体秤等。量程从1吨到100吨。MR-1S系列套件非常适合空间有限的场合安装使用。
主要特点：
• 高度低
• 上顶板采用盲孔结构受力,定位上压头
• 通过可调节的螺纹高度来防止过载和翻倒
• 每套模块量程范围1t 到100t
• 合金钢，不锈钢材质可供选择
• 与压式传感器R510S装配一起使用
| 参数 | 单位 | 技术指标 | ||
| 模块型号 | MR-1S | |||
| 模块材质 | 304不锈钢 电化学抛光 | |||
| 传感器型号 | R510S | |||
| 最大秤量 (Emax) | t | 1 / 2.5 / 5 / 10 / 15 / 20 / 30 / 50 / 100 | ||
| 灵敏度输出 | mV/V | 2.0 ± 0.004 | ||
| 零点载荷输出 | % of Eamx | ±1 | ||
| 准确度等级1)2) | C3 C5 | |||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.06 | ||
| 蠕变；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.010 | ||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.010 | ||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0018 ＜ ± 0.0014 | |
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 ＜ ± 0.0007 | ||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | |
| 操作范围 | -40 to +65 [-40 to +149] | |||
| 安全存储温度 | -40 to +80 [-40 to +176] | |||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | |
| 最大允许 | 15 | |||
| 终端阻抗 | 输入电阻 | Ω | 766 ± 10 | |
| 输出电阻 | 700 ± 3 | |||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | ||
| 防爆电压 | V AC | ＞500 | ||
| 密封型式 / IP 等级 | 激光焊接 / IP68 IP69k | |||
| 载荷限制 | 安全载荷 | % of Emax | 150 | |
| 极限载荷 | 300 | |||
| 电缆线长度 | m | 1-10t | 15-100t | |
| 6.0 | 12.0 | |||
| 国内计量认证 | 证书编号 | 待定 | ||
| 认证等级 | ||||
| 欧洲计量认证 | 证书编号 | 待定 | ||
| 认证等级 | ||||
| 北美计量认证 | 证书编号 | 待定 | ||
| 认证等级 | ||||
| 注： | ||||
| 1) 该误差综合了非线性误差和滞后误差 | ||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | ||||
| 3) AL = 施加载荷 | ||||
