产品描述：

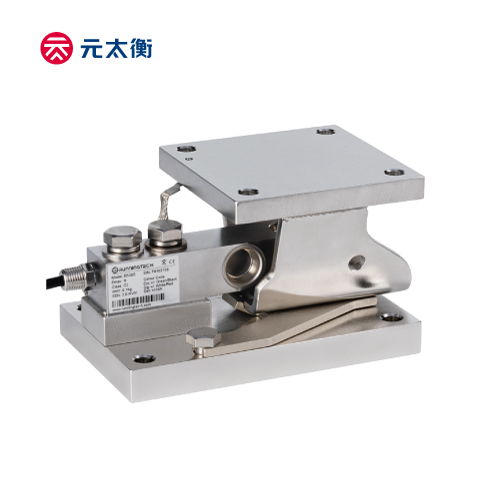

MB-3A 3S 一款典型称重模块， 主要装配单悬臂梁B530，B550系列一起装配使用，可用于应用于动，静态称重行业，如带搅拌功能的料斗秤，筒仓秤，罐体秤等。量程从0.5吨到5吨。自稳定摇柱结构，可以自动复位，在有内部搅拌的动态称重防止称重不准确。
主要特点：
• 设计小巧紧凑，安装方便。
• 防倾覆保护。
• 360°周向水平限位保护
• 适合动、静载两种称重应用。
• 支持现场无传感器安装，保护传感器。
• 与单悬臂梁传感器B530, B550装配一起使用。
• 自复位功能，计量性能精准可靠。
| 参数 | 单位 | 技术指标 | ||
| 模块型号 | MB-3A | MB-3S | ||
| 模块材质 | 碳钢 喷砂化镀镍 | 304不锈钢 电化学抛光 | ||
| 称重传感器型号（可选配） | B530S | B550S | ||
| 最大秤量 (Emax) | t | 0.25 / 0.5 / 1 / 2 / 5 | 0.22 / 0.55 / 1.1 / 2.2 / 4.4 | |
| 灵敏度输出 | mV/V | 2.0 ± 0.002 | 1.94 ± 0.002 | |
| 零点载荷输出 | % of Emax | ±1 | ||
| 准确度等级 1)2) | C3 C5 | |||
| 重复性误差 | % of AL 3) | ＜ ± 0.010 ＜ ± 0.006 | ||
| 蠕变；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.010 | ||
| 最小净负荷输出恢复值 (DR)；30 min | % of AL | ＜ ± 0.017 ＜ ± 0.010 | ||
| 温度影响 | 最小净负荷输出 | % of Emax/℃ | ＜ ± 0.0020 ＜ ± 0.0014 | |
| 灵敏度输出 2) | % of AL/℃ | ＜ ± 0.0012 ＜ ± 0.0007 | ||
| 温度范围 | 补偿范围 | ℃(°F) | -10 to +40 [+14 to +104] | |
| 操作范围 | -30 to +65 [-22 to +149] | |||
| 安全存储温度 | -40 to +80 [-40 to +176] | |||
| 激励电压 | 推荐范围 | V AC/DC | 5 ~ 15 | |
| 最大允许 | 15 | |||
| 终端阻抗 | 输入电阻 | Ω | 384 ± 5 | |
| 输出电阻 | 350 ± 3 | |||
| 绝缘阻抗 @50VDC | MΩ | ＞5000 | ||
| 防爆电压 | V AC | ＞500 | ||
| 密封型式 / IP 等级 | 激光焊接 / IP68 IP69k | |||
| 载荷限制 | 安全载荷 | % of Emax | 150 | |
| 极限载荷 | 300 | |||
| 电缆线长度 | m | 5.0 | ||
| 国内计量认证 | 证书编号 | 2023FD064-32 | ||
| 认证等级 | C5 | |||
| 欧洲计量认证 | 证书编号 | TC12662 | ||
| 认证等级 | OIML R60 C4 | |||
| 北美计量认证 | 证书编号 | 23-085 | ||
| 认证等级 | III M 6000 | |||
| 注： | ||||
| 1) 该误差综合了非线性误差和滞后误差 | ||||
| 2) 根据OIML R60 and NIST HB44，考虑了综合误差与灵敏度温度影响后的总的影响量 | ||||
| 3) AL = 施加载荷 | ||||
