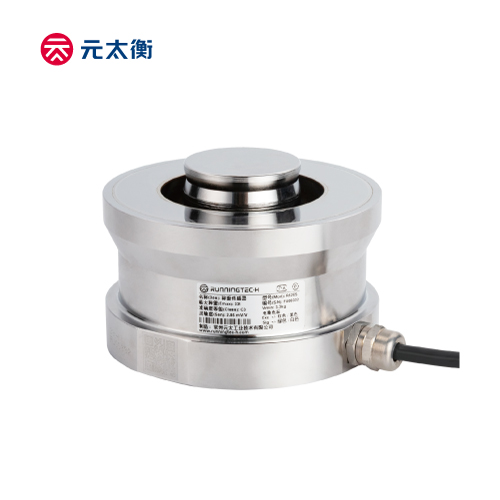

R520SD 压缩式传感器

R520SD 压缩式传感器:

产品描述:

R520SD 真正意义上带自补偿功能的数字传感器,采用更快的CANopen总线数据传输协议,压式受力方式,量程范围大,量程范围从1吨 到470吨。广泛适用于汽车衡和重型过程称重工业行业。电解抛光表面能够使表面清洗容易,是就地清洗和消毒称重场合的理想传感器。全不锈钢材质,全激光焊接密封。 同时,它设计具有中间带弧度顶点的顶杆,能够垂直方向受力,使得测力更精确。


主要特点:

• 数据传输:CANopen,125kbit/秒

• 材质: 不锈钢

• 量程范围:1t 到470t

• 认证OIML R60, NTEP HB44, CPA, CE and RoHS

• 密封等级:IP68

• 适合汽车衡及大量程料罐秤。

• 高精度可达到OIML R60 C3 及高可靠性。

联系我们
  • 技术参数

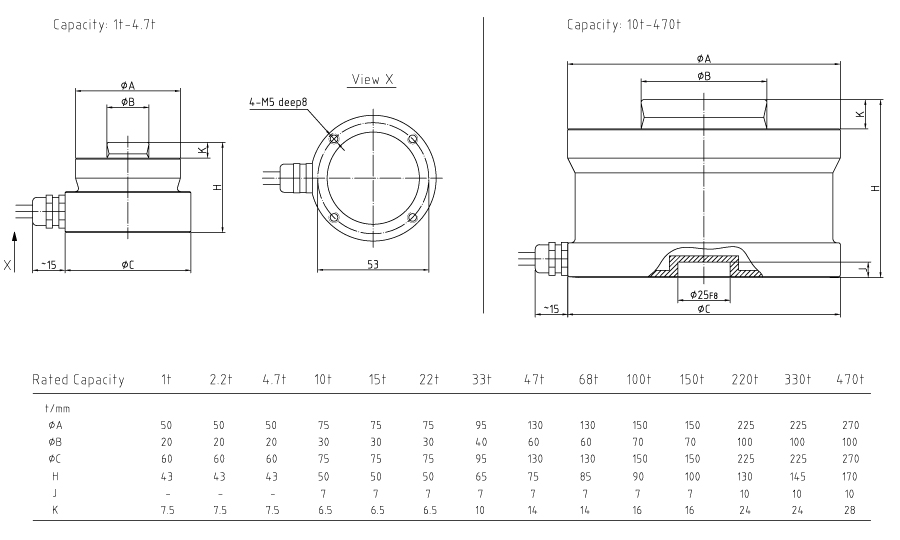

  • 尺寸图
  • 资料下载
  • 认证证书
    参数单位技术指标
    型号
    R520SD
    额定容量 (Emax)t1t … 470t
    灵敏度输出d
    440,000 [0.5kg/220t]
    通讯类型
    CAN
    通讯协议
    CAN open
    通讯速率kbit/秒125
    精度等级 1)2)
    C3
    零点载荷输出% of Emax± 1
    Y-值
    10000
    重复性误差% of AL 3)< ± 0.02
    蠕变;30 min% of AL< ± 0.0167
    最小净负荷输出恢复值 (DR);30 min% of AL< ± 0.0167
    温度影响最小净负荷输出% of Emax/℃< ± 0.0016
    灵敏度输出 2)% of AL/℃< ± 0.00133
    温度范围补偿范围℃(°F)-10 to +40 [+14 to +104]
    操作范围-30 to +65 [-22 to +149]
    安全存储温度-40 to +80 [-40 to +176]
    激励电压推荐范围V AC/DC12 或 24
    最大允许7.5~28
    雷击防护A29000
    浪涌防护装置
    内置
    绝缘阻抗 @50VDC>5000
    防爆电压V AC>500
    密封型式 / IP 等级
    激光焊接 / IP68 69k
    载荷限制安全载荷% of Emax150
    极限载荷200
    材质弹性体
    不锈钢
    电缆线
    Φ6-7; 4-wire; PVC
    电缆线长度m1t … 4.7t10t … 33t47t … 470t
    6
    12
    16
    重量;名义值kg1t~4.7t10t~22t33t47t~68t100~150t220~470t
    0.71.32.14.68.022/29/50
    疲劳寿命cycles @Emax>1,000,000
    最大形变量;名义值mm<1.0
    注:
    1) 该误差综合了非线性误差和滞后误差
    2) 根据OIML R60 and NIST HB44,考虑了综合误差与灵敏度温度影响后的总的影响量
    3) AL = 施加载荷
